pfSense 2.4.4-P1 met KPN wholesale
Omdat de vraag best wel vaak langs komt, hier een guide hoe je pfSense 2.4.4-P1 met KPN wholesale (dus ook XS4ALL, etc) Routed IPTV kunt gebruiken.
De guide neemt twee NICs, EM0 als WAN (aan NTU), VMX0 als LAN (met 10.0.0.0/16) en zet alleen het minimale om tot een werkende situatie te komen.
VLAN6, Internet waarop via PPPoE een verbinding gemaakt kan worden
VLAN4, IPTV waarop via DHCP een IP aan te vragen is, mits je IPTV_RG als vendor class identifier hebt.
KPN heeft nog een derde VLAN (7) voor VOIP.
Routed IPTV is multicast routing met IGMP forwarding (IGMPproxy) tussen je LAN en het IPTV netwerk.
224.0.250.0/23, 224.0.252.0/24, 224.0.253.0/24 zijn de multicast adressen die KPN geregistreerd heeft bij de Internet Assigned Numbers Authority (IANA) met als source 217.166.224.0/22 en er worden SAP session announcements gebruikt voor firmware updates vanaf 213.75.167.0/24. De IGMP querier zit in 10.60.0.0/16, het is belangrijk om antwoord te geven op queries van de querier, anders wordt je gezien als een niet actieve member en elke xx minuten uit de group membership gegooid.
IGMP frames bevatten IP Router Alert option in hun IP header, maar pfSense dropt standaard alle frames met een IP option.
Als er een switch voor of tussen pfSense en de IPTV Set Top Boxen zit is het belangrijk dat deze niet het multicast verkeer dropt en als er langzamere apparaten (smart TV e.d. maar zeker ook Access Points als deze geen multicast kunnen droppen) achter dezelfde switch zitten is het verstandig een switch te gebruiken met IGMP Snooping. Quick Leave mag alleen gebruikt worden op poorten waar maar één IGMP consumer achter zit.
Enable:check Enable Interface
Description:IPTV
Options:check Advanced Configuration
Send options: dhcp-class-identifier "IPTV_RG"
Require options: subnet-mask, routers, classless-routes (hierdoor komen de IPTV routes mee vanuit DHCP)
Save
Apply Changes en klik op pfSense logo linksboven
Rechtsonder moet IPTV nu een IP krijgen
Klik op Add Network
Interface: IPTV
Type: Upstream Interface
Networks: 213.75.167.0/24 en 217.166.224.0/22
Save en klik op Add
Interface: LAN
Type: Downstream Interface
Save en klik op Add
Enable: Enable IGMP
Save
Apply Changes
Protocol:IGMP
Source:Network, 10.60.0.0/16
Destination: Single Host, 224.0.0.1

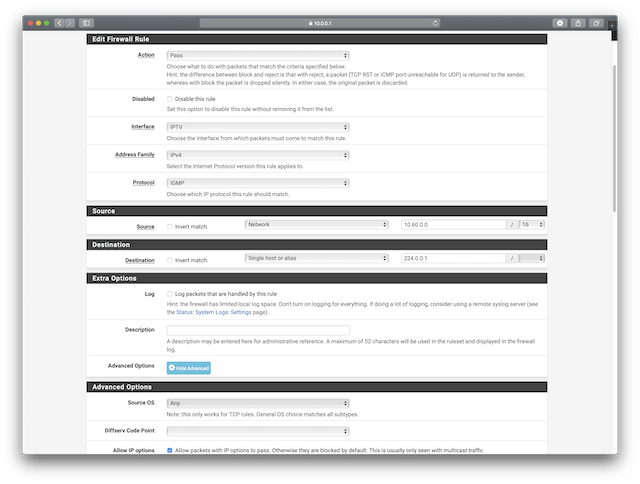

Show Advanced Options
Allow IP Options: Allow
Save
Add bottom
Protocol:UDP
Source:Network, 217.166.224.0/22
Destination: Network, 224.0.248.0/22
Save
Add bottom
Protocol:UDP
Source:Network, 213.75.167.0/24
Destination: Single Host, 224.3.2.6
Port: 9875
Save
Apply Changes en klik op LAN
Edit default allow LAN to any rule
Show Advanced Options
Allow IP Options: Allow
Save
Apply Changes
De guide neemt twee NICs, EM0 als WAN (aan NTU), VMX0 als LAN (met 10.0.0.0/16) en zet alleen het minimale om tot een werkende situatie te komen.
Informatie
Op de NTU komt een trunk binnen met twee VLANs:VLAN6, Internet waarop via PPPoE een verbinding gemaakt kan worden
VLAN4, IPTV waarop via DHCP een IP aan te vragen is, mits je IPTV_RG als vendor class identifier hebt.
KPN heeft nog een derde VLAN (7) voor VOIP.
Routed IPTV is multicast routing met IGMP forwarding (IGMPproxy) tussen je LAN en het IPTV netwerk.
224.0.250.0/23, 224.0.252.0/24, 224.0.253.0/24 zijn de multicast adressen die KPN geregistreerd heeft bij de Internet Assigned Numbers Authority (IANA) met als source 217.166.224.0/22 en er worden SAP session announcements gebruikt voor firmware updates vanaf 213.75.167.0/24. De IGMP querier zit in 10.60.0.0/16, het is belangrijk om antwoord te geven op queries van de querier, anders wordt je gezien als een niet actieve member en elke xx minuten uit de group membership gegooid.
IGMP frames bevatten IP Router Alert option in hun IP header, maar pfSense dropt standaard alle frames met een IP option.
Als er een switch voor of tussen pfSense en de IPTV Set Top Boxen zit is het belangrijk dat deze niet het multicast verkeer dropt en als er langzamere apparaten (smart TV e.d. maar zeker ook Access Points als deze geen multicast kunnen droppen) achter dezelfde switch zitten is het verstandig een switch te gebruiken met IGMP Snooping. Quick Leave mag alleen gebruikt worden op poorten waar maar één IGMP consumer achter zit.
Installatie
- Boot pfSense-CE-2.4.4-RELEASE-p1-amd64.iso

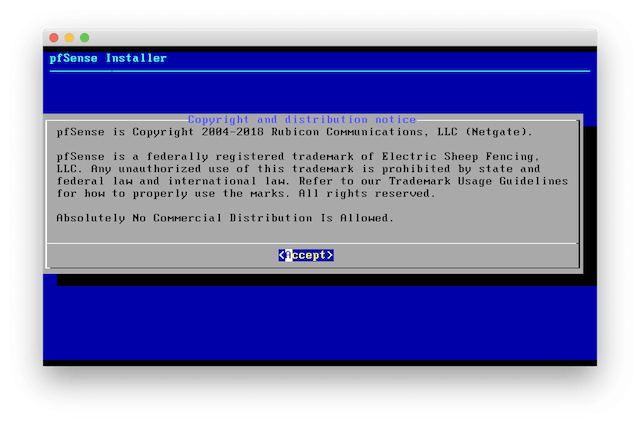

Copyright

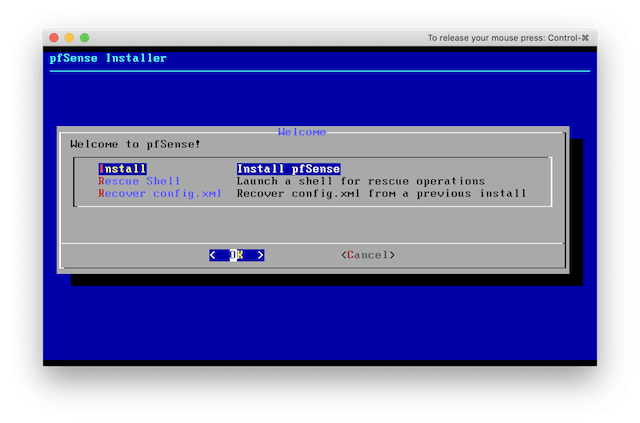

AcceptWelcome

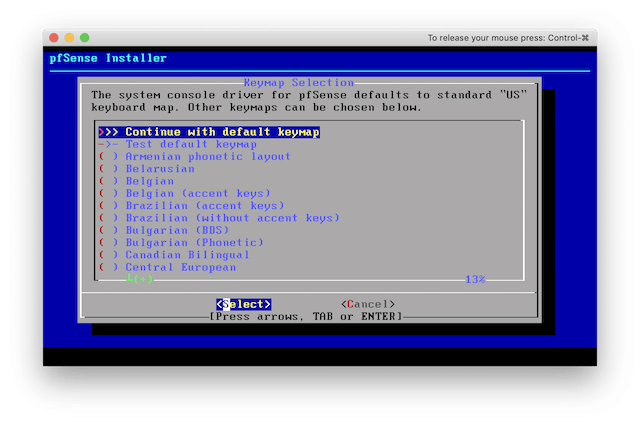

OKKeymap

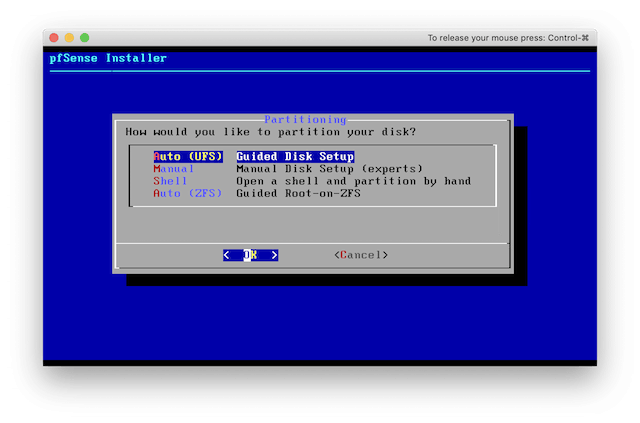

Select (tenzij je geen ANSI toetsenbord gebruikt)Partitioning

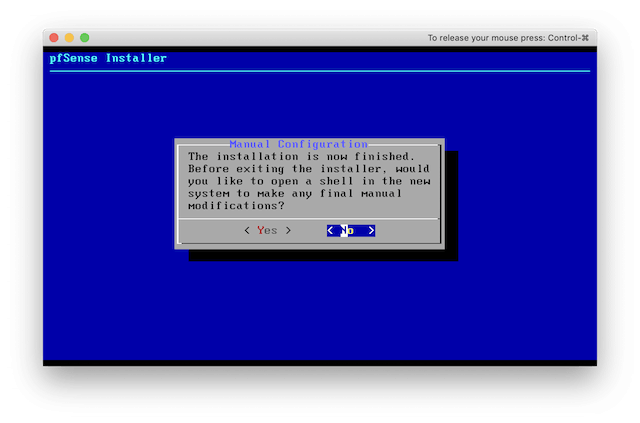

OK (tenzij je niet de gehele disk wil gebruiken)Manual Configuration

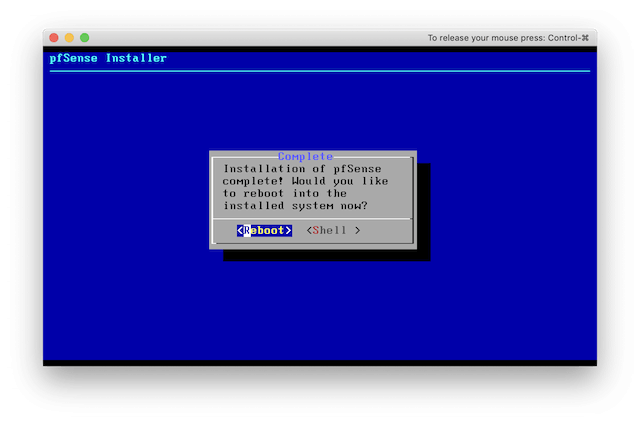

NoComplete
Reboot
Initiële configuratie

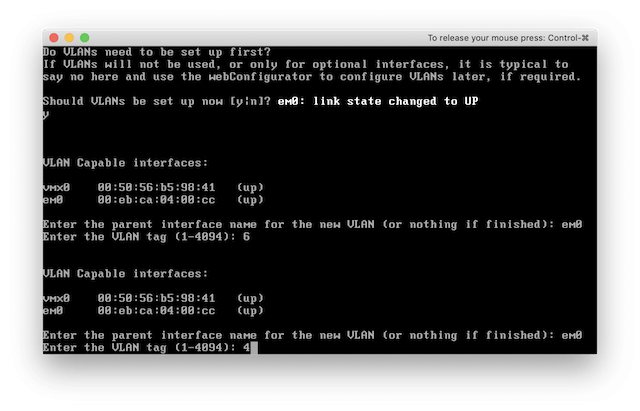

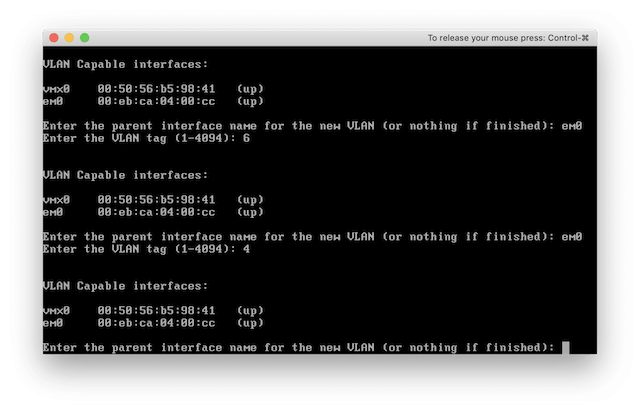

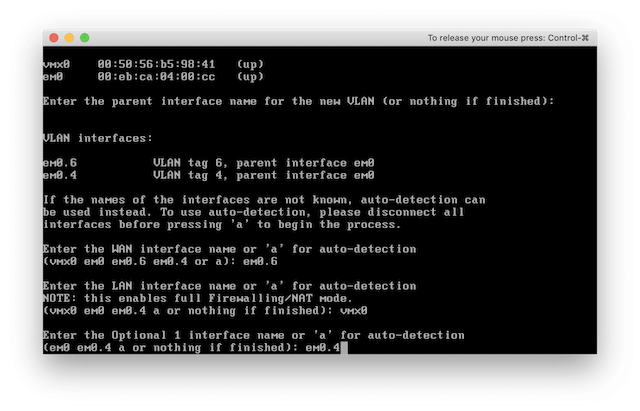

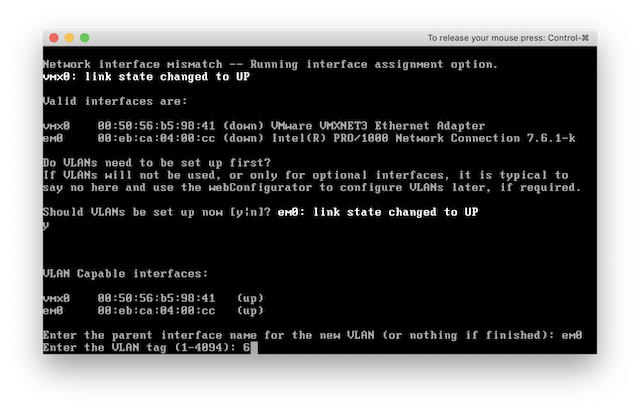

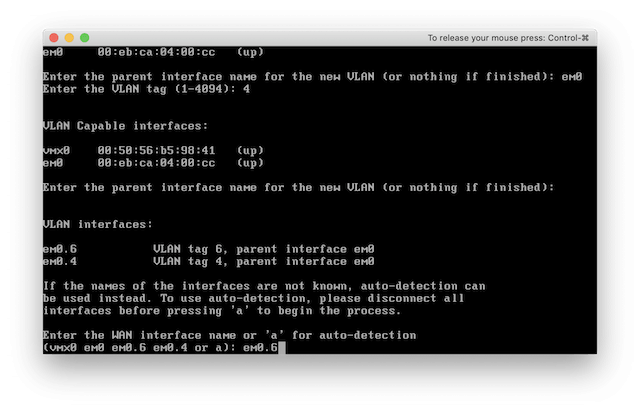

VLANs
y (indien direct aan NTU of trunk, anders n en directe interfaces gebruiken) enter
em0 enter
6 enter (VLAN voor Internet)
em0 enter (NIC aan NTU)
4 enter (VLAN voor IPTV)

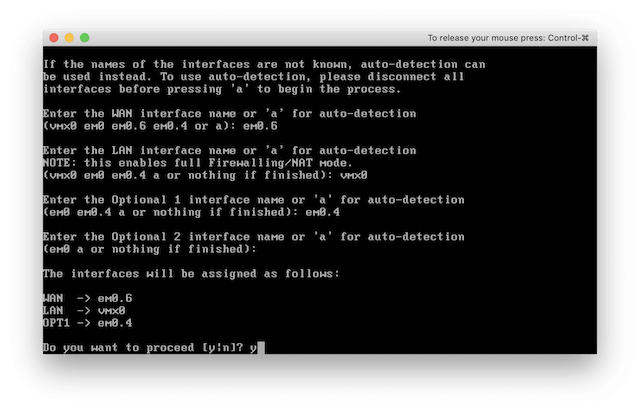

enterInterfaces
em0.6 enter (Interface voor Internet)
vmx0 enter (NIC aan NTU)
em0.4 enter (Interface voor IPTV)
enter

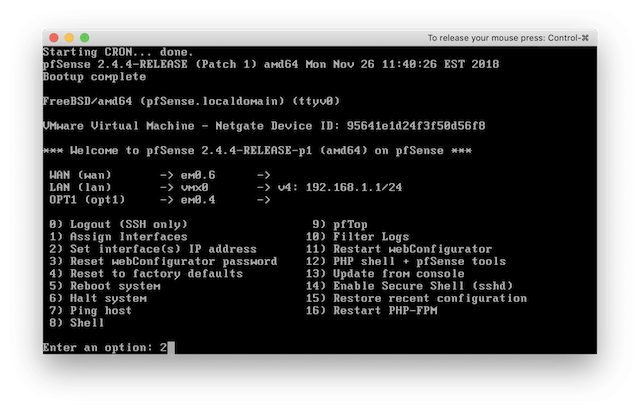

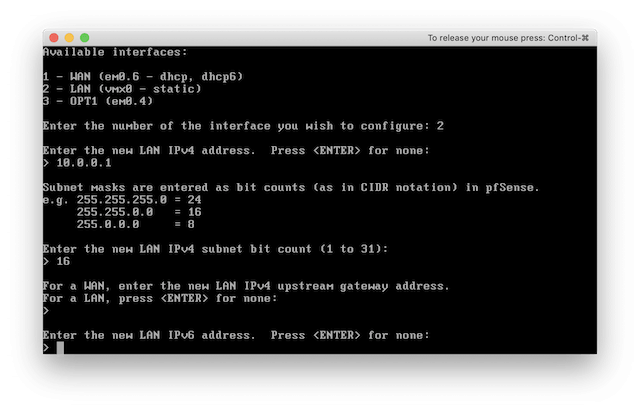

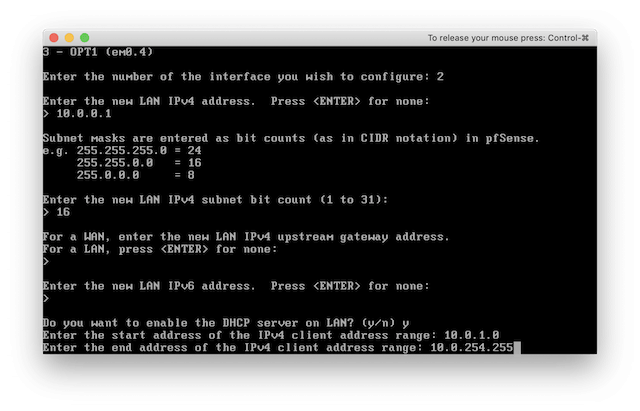

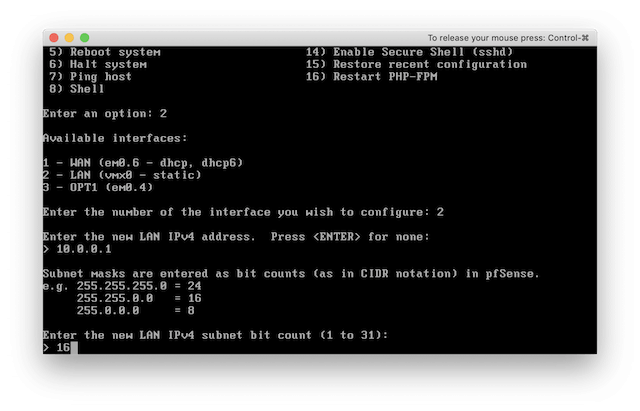

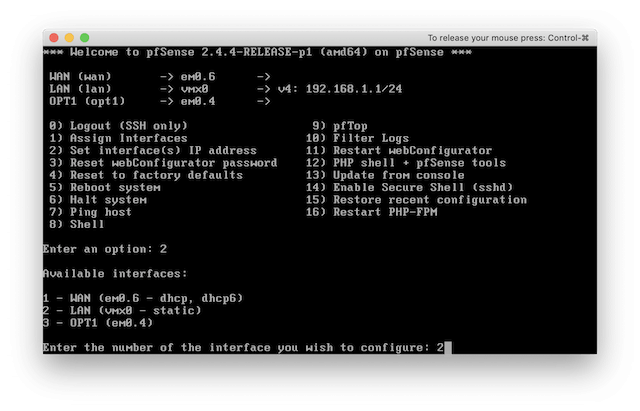

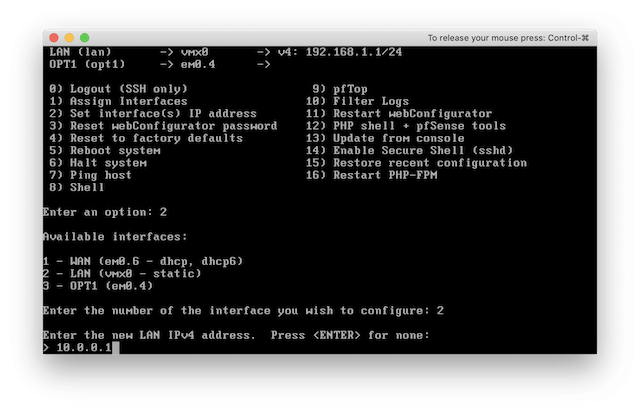

y enterIP Address

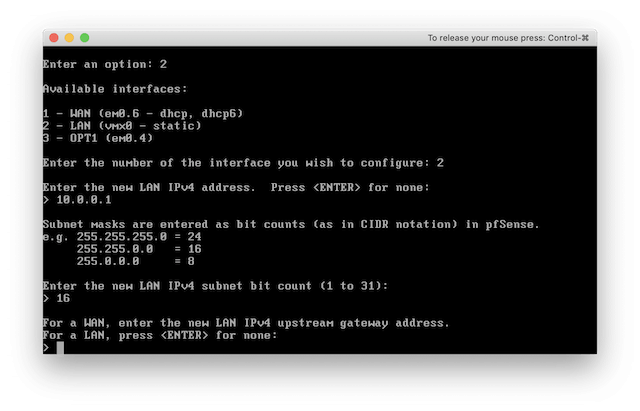

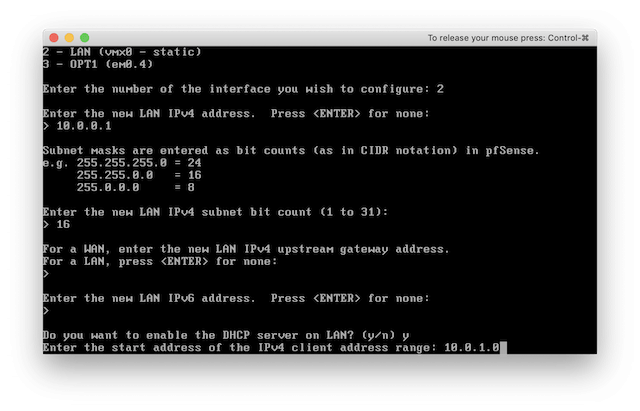

2 enter
2 enter (LAN Interface)
10.0.0.1 enter
16 enter
enter
enter

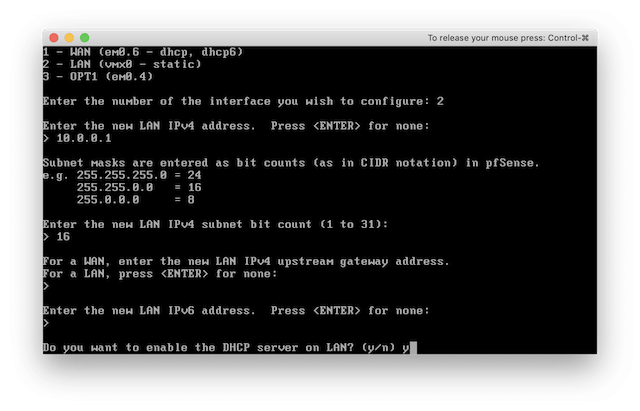

y enter
10.0.1.0 enter
10.0.254.255 enter
n enter
enter
Wizard

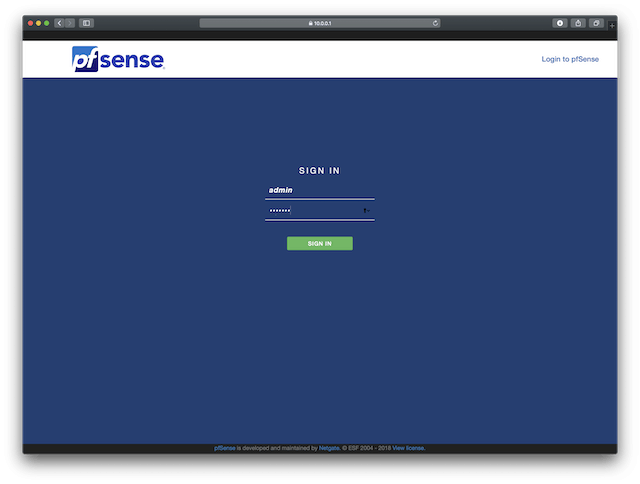

Sign In

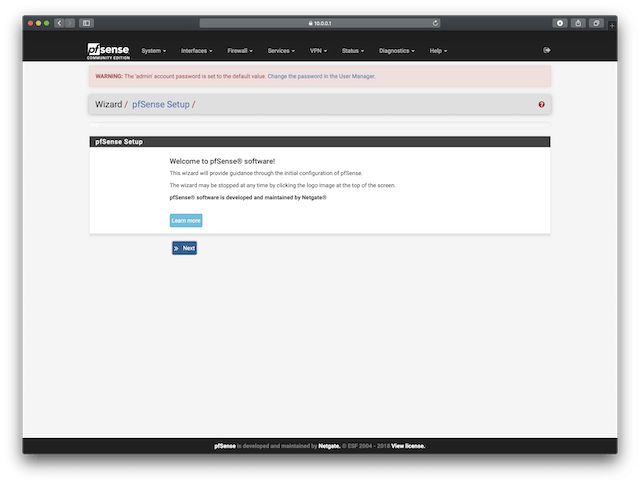

Login met admin/pfsense.Welcome

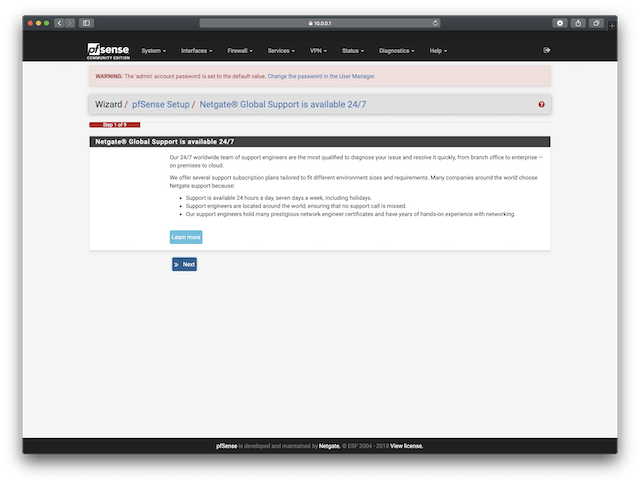

NextSupport
NextGeneral Information

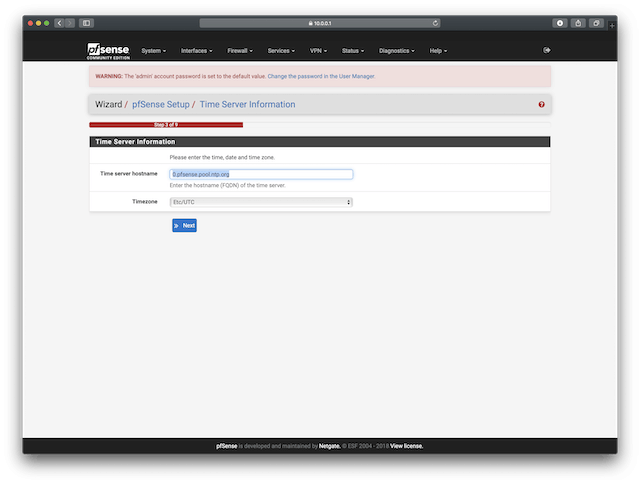

NextTime Server Information

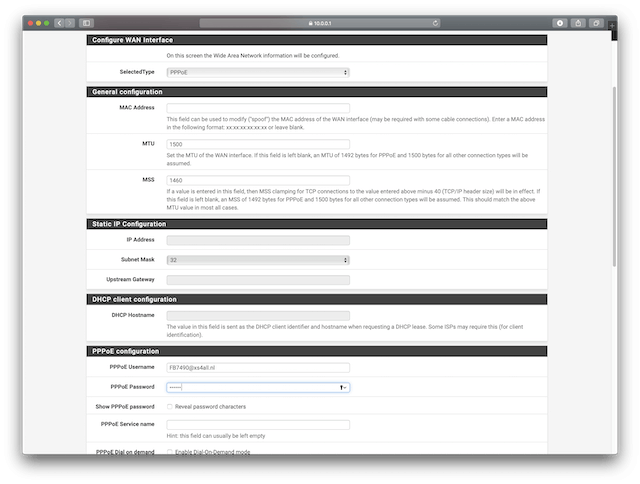

NextConfigure WAN Interface
SelectedType:PPPoE
MTU:1500 (KPN support clamping)
MSS:1460
PPPoE Username:whatever
PPPoE Password:whatever

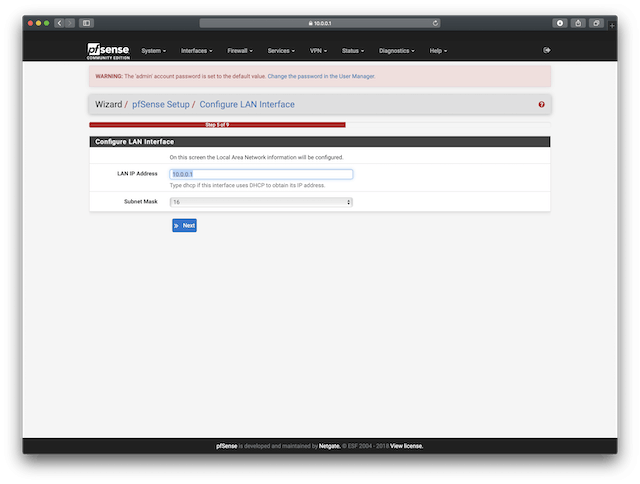

NextConfigure LAN Interface
NextSet Admin WebGUI Password
2x Password

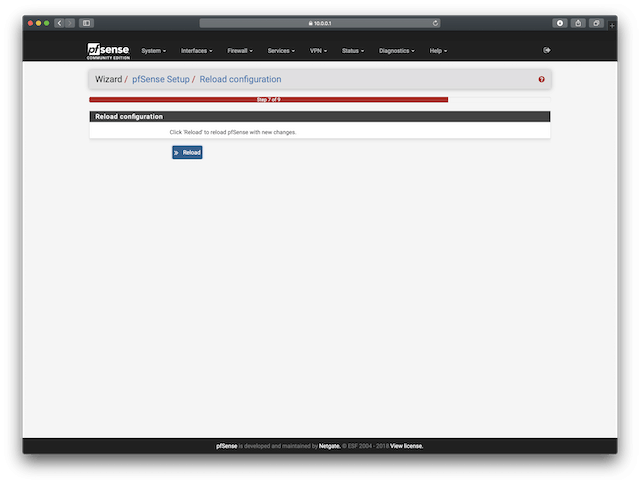

NextReload Configuration

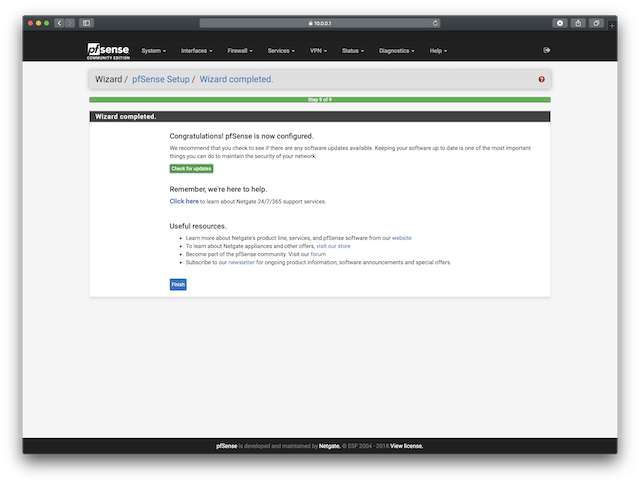

ReloadWizard Completed
Finish
Accept
Interfaces

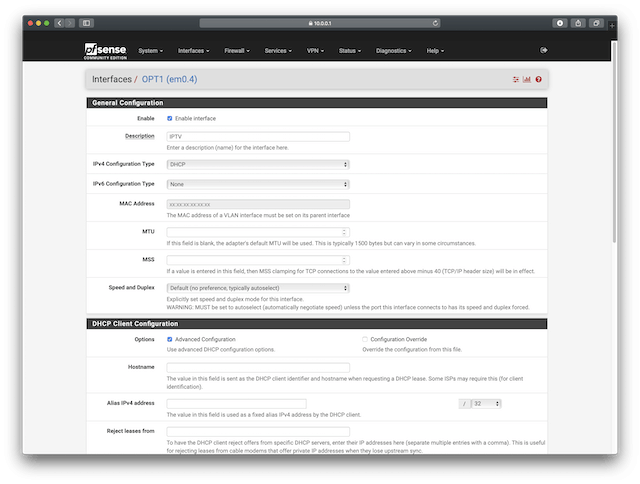

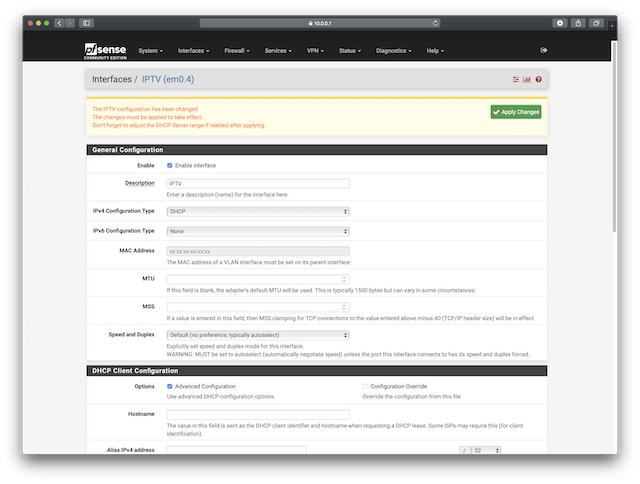

Interfaces->OPT1Enable:check Enable Interface
Description:IPTV
Options:check Advanced Configuration
Send options: dhcp-class-identifier "IPTV_RG"
Require options: subnet-mask, routers, classless-routes (hierdoor komen de IPTV routes mee vanuit DHCP)
Save
Apply Changes en klik op pfSense logo linksboven
Rechtsonder moet IPTV nu een IP krijgen
IGMP Proxy

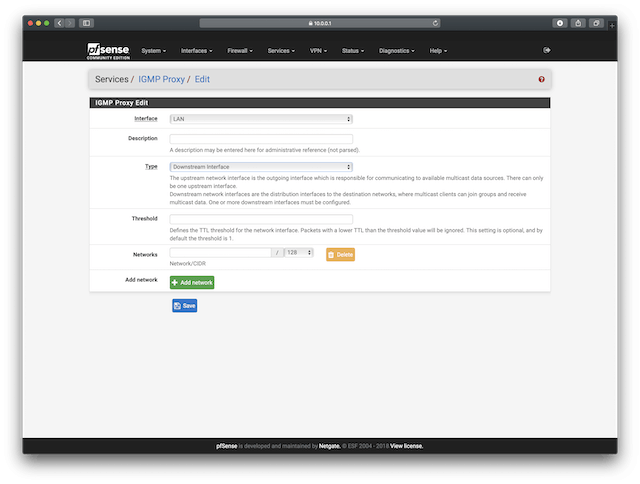

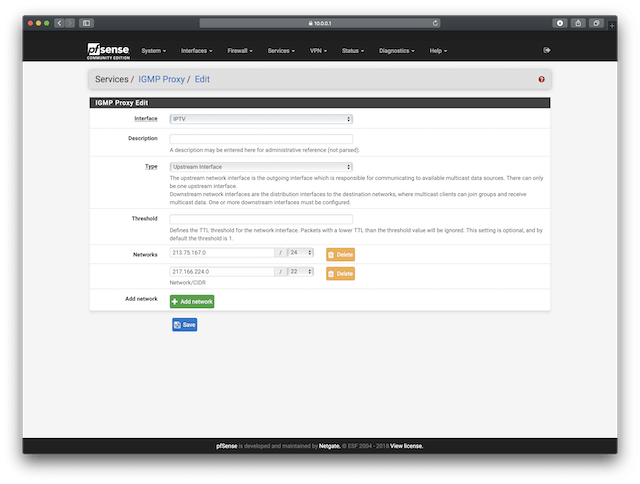

Services->IGMP Proxy en klik op AddKlik op Add Network
Interface: IPTV
Type: Upstream Interface
Networks: 213.75.167.0/24 en 217.166.224.0/22
Save en klik op Add
Interface: LAN
Type: Downstream Interface
Save en klik op Add
Enable: Enable IGMP
Save
Apply Changes
Firewall

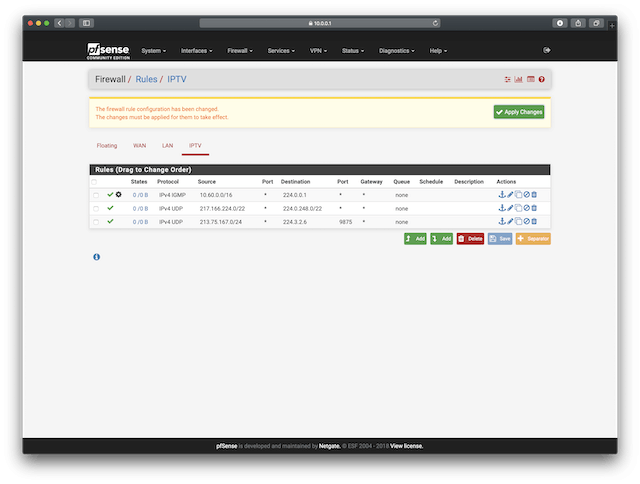

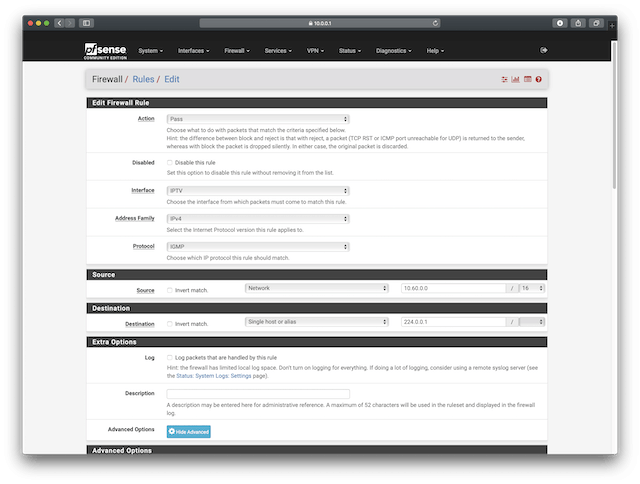

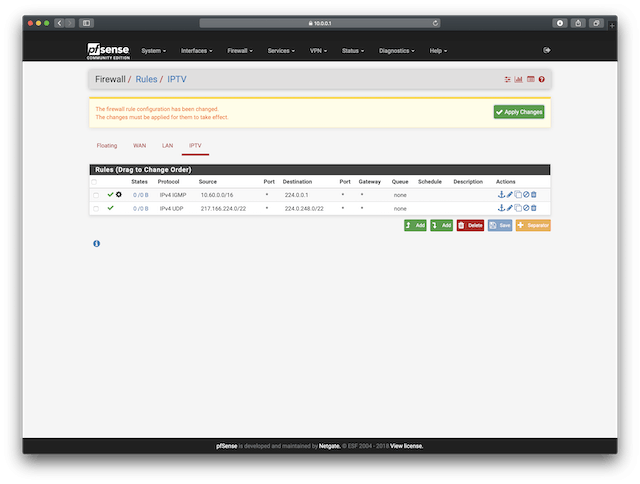

Ga naar Firewall->Rules->IPTV en klik op AddProtocol:IGMP
Source:Network, 10.60.0.0/16
Destination: Single Host, 224.0.0.1
Show Advanced Options
Allow IP Options: Allow
Save
Add bottom
Protocol:UDP
Source:Network, 217.166.224.0/22
Destination: Network, 224.0.248.0/22
Save

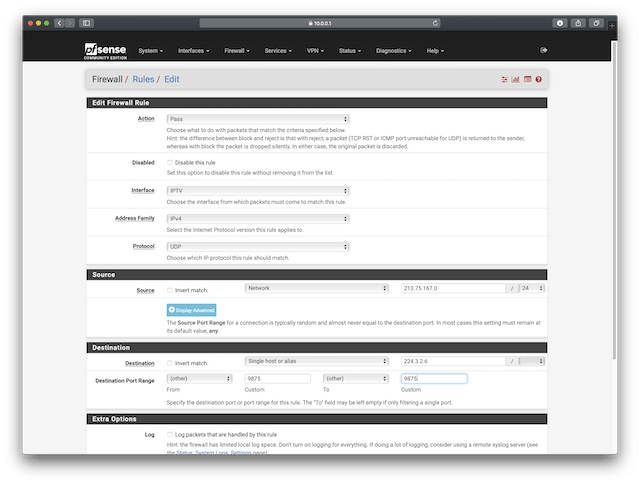

Add bottom
Protocol:UDP
Source:Network, 213.75.167.0/24
Destination: Single Host, 224.3.2.6
Port: 9875
Save
Apply Changes en klik op LAN

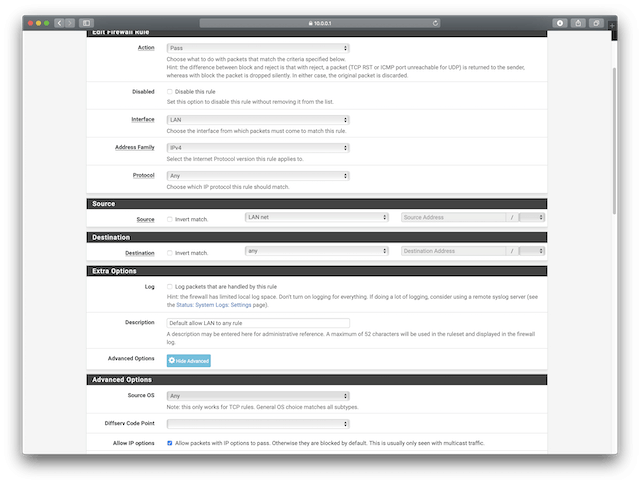

Edit default allow LAN to any rule
Show Advanced Options
Allow IP Options: Allow
Save
Apply Changes
